果冻布丁包装线整线配置：从成型杯到成品包装全覆盖

干了二十年整线集成，我见过最头疼的厂，不是设备不好，是各工位各玩各的。理杯机一小时出两万个杯子，灌装机只能灌一万五，封口机倒是快，但前面供不上，后面堵一堆。整条线跑起来跟得了哮喘似的，一喘一喘的。

果冻布丁的包装线，从空杯进线到成品码垛，中间隔着五六道工序。每道工序都有自己的速度、自己的节拍、自己的脾气。整线配置不是在车间里摆一排机器，是让这些机器互相迁就、互相配合，像一支乐队那样合拍。

我们做整线配置，不是卖一堆设备给你堆在一起。是我们先把你的产能目标、杯型尺寸、车间布局搞清楚，然后从头到尾把每个工位的参数定下来，让它们能顺畅地跑起来。

一条完整的果冻布丁包装线，七个工位缺一不可

从空杯到成品，中间经过的工序我们拆成了七个工位。每个工位都有自己的控制要点，但更重要的是工位之间的衔接逻辑。

工位一：理杯机——杯子的第一道筛选

空杯从料斗里出来，经过离心理杯盘，排成单列，正反检测探头扫过，反杯被气嘴吹掉。理杯机的速度通常要比灌装快10%-15%，做缓冲。这样灌装那边偶尔停一下，理杯这边不会断供。

理杯机的卡杯率我们控制在0.05%以下，也就是两万个杯子里卡一个。卡杯的主要原因是杯子本身变形，不是设备问题。但理杯机里装了自动剔除机构，卡住的杯子会被推出来，不会堵死产线。

工位二：输送链板——整条线的骨架

链板是整条线的大动脉。杯子从理杯机出来就上了链板，一路经过灌装、封口、检测、清洗，最后到包装。链板的速度决定了整条线的节拍。

我们用伺服驱动的链板，速度可调，和灌装伺服联动。杯子走到灌装嘴下方时链板短暂停顿，灌完继续走。停顿精度在±0.5mm以内，确保灌装嘴每次都对准杯口中心。

链板材质是不锈钢，杯托是食品级硅胶。硅胶杯托的硬度选在邵氏60-65之间，太硬了伤杯子，太软了杯子在高速运行中会晃动。

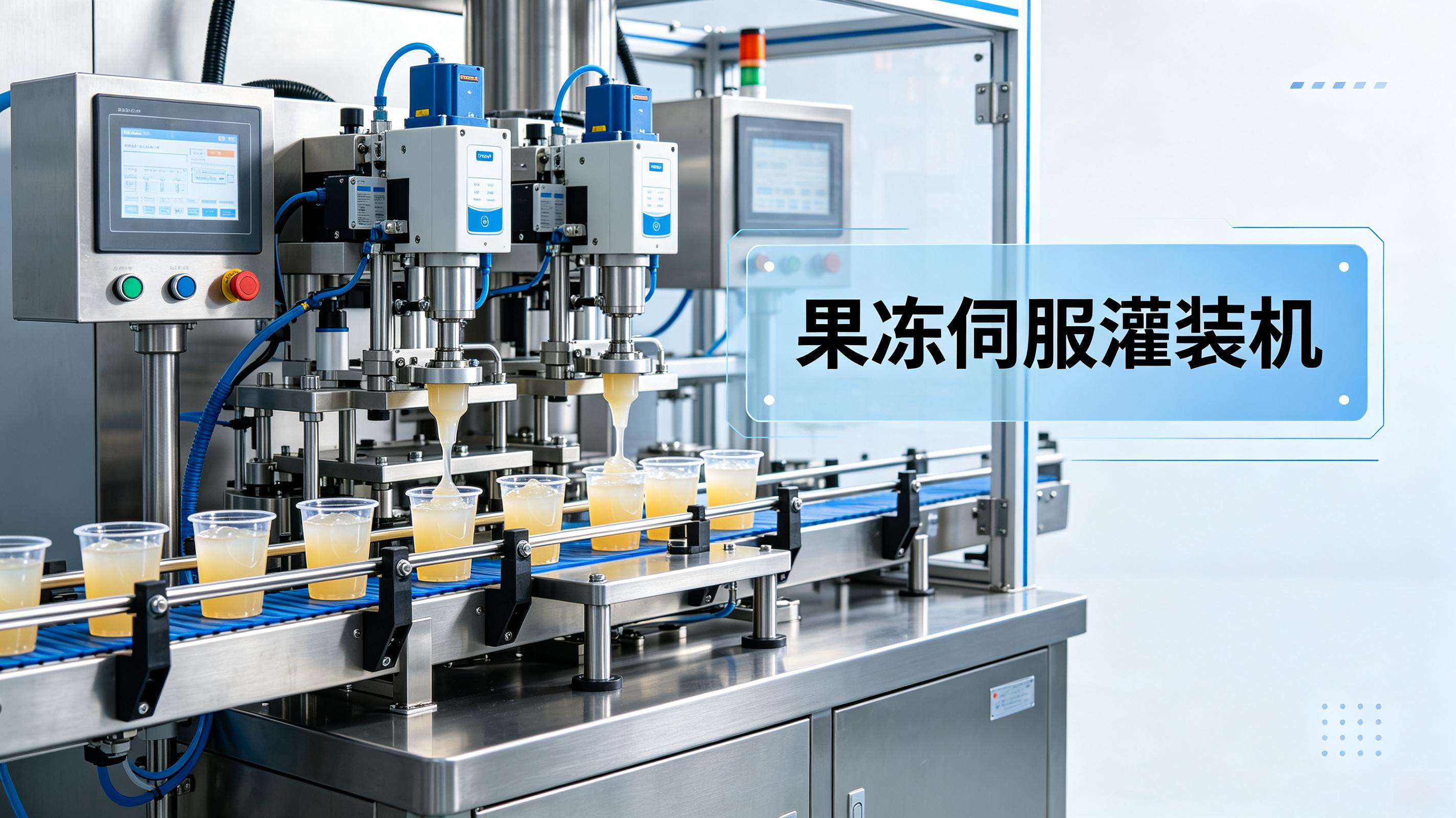

工位三：灌装机——核心产能决定者

灌装是整条线的产能瓶颈。我们根据客户要求的产能来定灌装头的数量。单头灌装每分钟80-100杯，双头翻倍，四头再翻倍。但头越多，每个头的精度一致性越难保证。

我们的灌装精度做到±0.5%，不管是单头还是四头，每头的精度偏差控制在±0.3%以内。灌装阀用的是防滴漏设计，灌完自动回吸0.02秒，杯口干干净净。

工位四：加盖机——盖子要放得正

盖子供料用振动盘，盖子从盘里出来经过直线送料器，到抓盖头下方。抓盖头用真空吸力把盖子吸起来，通过定位销对准杯口，然后下压放盖。

加盖的合格率能做到99.7%以上。剩下的0.3%主要是盖子本身有毛边或者尺寸超差。加盖的节拍必须和灌装完全同步，一个杯子配一个盖子，不能多也不能少。

工位五：封口机——品质的最终防线

封口是成品前的最后一道工序。封口温度分区控制，边缘比中心高15℃。封口压力根据杯型设定，PS杯用320N，PP杯用250N。

封口合格率我们稳定在99.99%以上。这个数据是整线连续运行48小时、每半小时抽检20杯的汇总结果。封口出问题，整批货都出不了车间，所以这个工位我们花了最多的精力做稳定性设计。

工位六：清洗干燥——去掉封口后的残余

封口完成后，杯口外沿可能会有微量的料液溢出或冷凝水。我们用压缩空气吹扫加毛刷滚刷的组合方式做杯口清洁。压缩空气压力0.3-0.4MPa，毛刷转速200rpm。

清洗后的杯口外沿残留物检测标准是：用白色棉布擦拭杯口一圈，布上无明显污渍。这个标准我们定了很多年了，客户都认。

工位七：后道包装——装箱码垛

成品从产线上出来，经过视觉检测，合格品进入包装区。我们配的是自动装箱机，瓶子从链板上被抓取头吸起来，按排列方式放进纸箱里。装箱速度匹配前面产线的产能，不会出现前面跑得快、后面装不完的情况。

码垛机用伺服机械手，抓取重量能到25kg，码垛高度1.6米。机械手的运行轨迹经过了优化，每个动作周期控制在3.5秒以内，不会拖整条线的后腿。

整线配置的关键参数匹配表

下面这张表是我们给一家年产1.2亿杯的果冻厂做的整线配置参数。每条线每小时产能设计为1.5万杯，实际运行稳定在1.45-1.48万杯之间。

速度匹配系数大于1表示该工位设计速度比主线快，有缓冲余量。装箱机的系数0.95是因为装箱动作需要把杯子排列成特定矩阵，速度会略慢于主线，但前面加了一段缓存输送带，不会导致产线堵停。

整线配置的核心：速度匹配和故障隔离

整线最怕的是某个工位一停，全线跟着停。我们在每个工位之间加了缓冲段。理杯机和灌装机之间有一条约3米的缓存链板，能存大约120个杯子。灌装机如果停一分钟，理杯机还能继续转，把杯子堆在缓存段上。灌装机恢复后，缓存段的杯子先顶上，不会断供。

缓冲段的长度和产能有关。我们通常按2分钟的缓存量来设计。每分钟150杯，2分钟就是300杯的缓存空间。这300杯够给操作工留出处理故障的时间，不用动不动就停整线。

故障隔离靠的是分段控制系统。每个工位有独立的控制器，工位之间通过工业以太网通讯。某个工位出故障，只会让上游的缓存段堆满，然后上游自动减速，不会把故障传导到下游。下游工位继续把缓存区里的存量做完，再慢慢停下来。

整线配置，客户问得最多的五个问题

Q1：整线的总功率大概多少？
一条标准产能150杯/分钟的果冻布丁线，总装机功率大约在65-80kW之间。其中灌装机的伺服电机和封口机的加热模块占了大头。实际运行功率在45-55kW左右，因为不是所有工位同时满负荷。

Q2：整线占地面积需要多大？
直线型布局的话，整线长度大概12-15米，宽度2.5-3米。如果车间长度不够，可以做L型或U型布局，但会增加一些输送转弯机构。我们做过最小的L型布局，占地面积只有28平方米，但产能会降到100杯/分钟以下。

Q3：整线操作需要几个人？
一条150杯/分钟的线，正常配置2个人一班。一个主操负责看触摸屏、调参数、处理报警；一个巡检负责加料、抽检、换膜卷、处理卡杯。如果车间自动化程度高，甚至可以减到1.5个人——两个人轮流吃饭，产线不停。

Q4：换杯型的时候整条线都要换模具吗？
是的，但换的是各工位的快换模组。理杯机的理杯盘、链板的杯托、灌装嘴、抓盖头、封头——每个工位和杯子直接接触的部件都要换。一套新杯型对应的全套模具，换完大概需要40-50分钟。比单台设备换产时间长，因为涉及的工位多，但比分开买设备再单独换产还是快很多。

Q5：整线的故障率怎么样？
我们统计过连续运行12个月的数据，整线的平均故障间隔时间在1800-2200小时之间。故障主要集中在理杯机卡杯（占故障总数的四成）和封口机温度漂移（占两成）。灌装机因为是伺服驱动，故障率最低，占比不到5%。

武汉耘和机械做整线配置的优势

我们核心团队的从业经验在十五到二十年之间。整线配置不是把我们自己的设备凑到一起就完事了，是把各工位的控制逻辑打通、节拍统一、故障响应协调。

灌装精度±0.5%，封口合格率99.99%以上。这些参数在单台设备上实现不难，但在整线上保持这个水平，需要各工位配合。理杯机少卡一个杯，灌装机就少停一次机，封口机就少一次温度波动。整线配置的本质，是让每台设备都别成为别人的麻烦。

回到开头说的，整线不是一排机器的集合，是一台大机器拆成了几个部分。理杯、灌装、加盖、封口、清洗、装箱，每个部分各司其职，但都在同一个节拍下呼吸。我们做整线配置，就是让这些部分合拍。

二十年的经验告诉我，整线配置做得好不好，看一条线跑起来顺不顺就知道了。顺的线，操作工轻轻松松，产量稳稳当当。不顺的线，报警灯闪个不停，人跑来跑去也堵不住问题。我们的线，是顺的那种。

摘要：基于20年整线集成经验，详解果冻布丁包装线七大工位配置与速度匹配逻辑。从理杯到装箱，缓冲段设计保证故障不传导，整线产能稳定在1.45万杯/小时以上。灌装精度±0.5%，封口合格率99.99%。武汉耘和机械。
